Рефрижераторы "ЭЛИНЖ С4", "ЭЛИНЖ С4Т" (МАЗ, КАМАЗ, HYUNDAI)


Рефрижераторы "ЭЛИНЖ С4", "ЭЛИНЖ С4Т" устанавливаются на автомобили МАЗ, КАМАЗ, HYUNDAI.

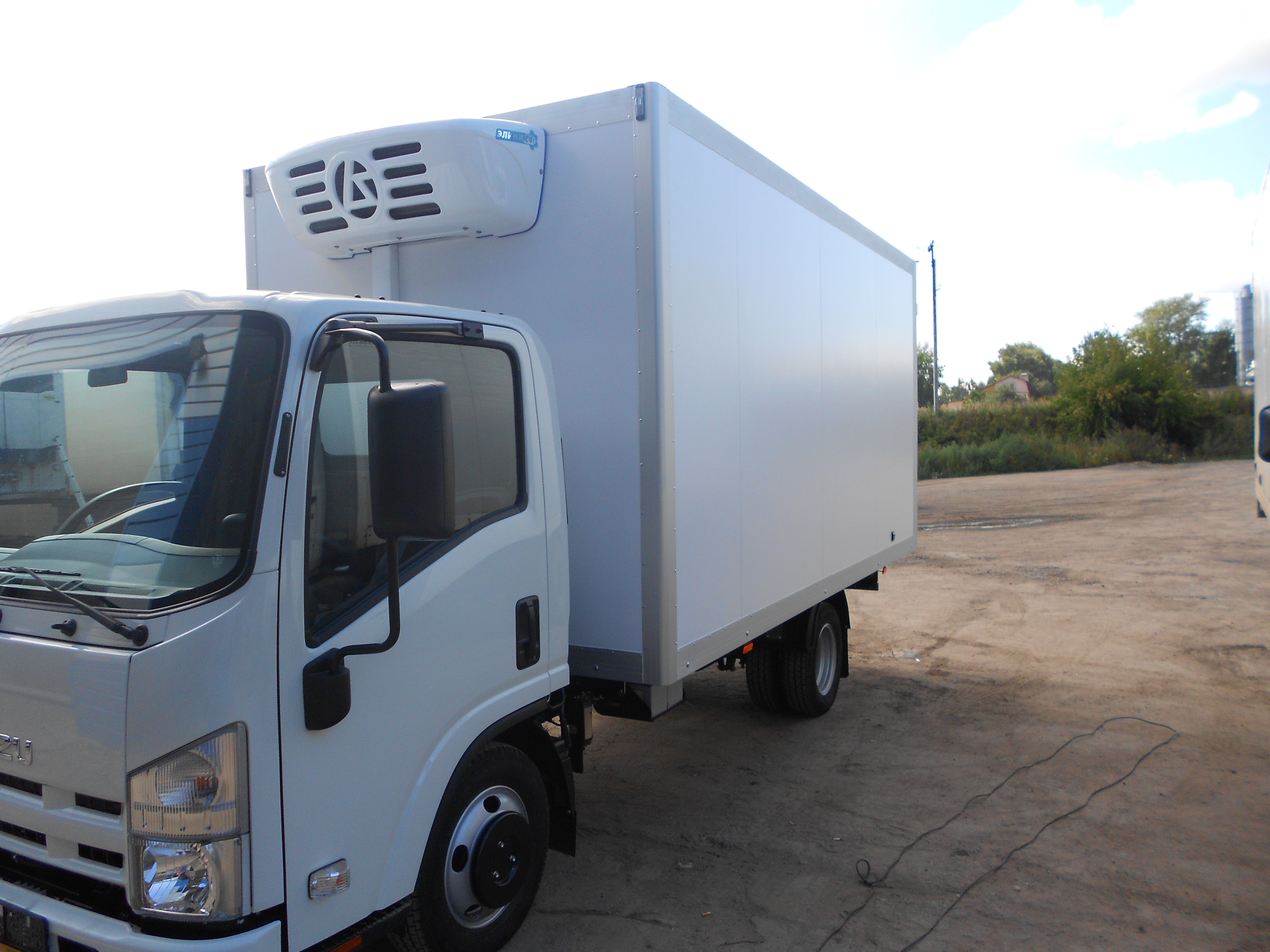

Рефрижератор модели «ЭЛИНЖ С4» применяется для сохранения стабильной тем-пературы до 0 °С в изотермическом фургоне, объем которого не превышает 30 м3 и температуры до -20 °С в изотермическом фургоне с объемом до 20 м3 при температуре внешней среды до +30 °С.

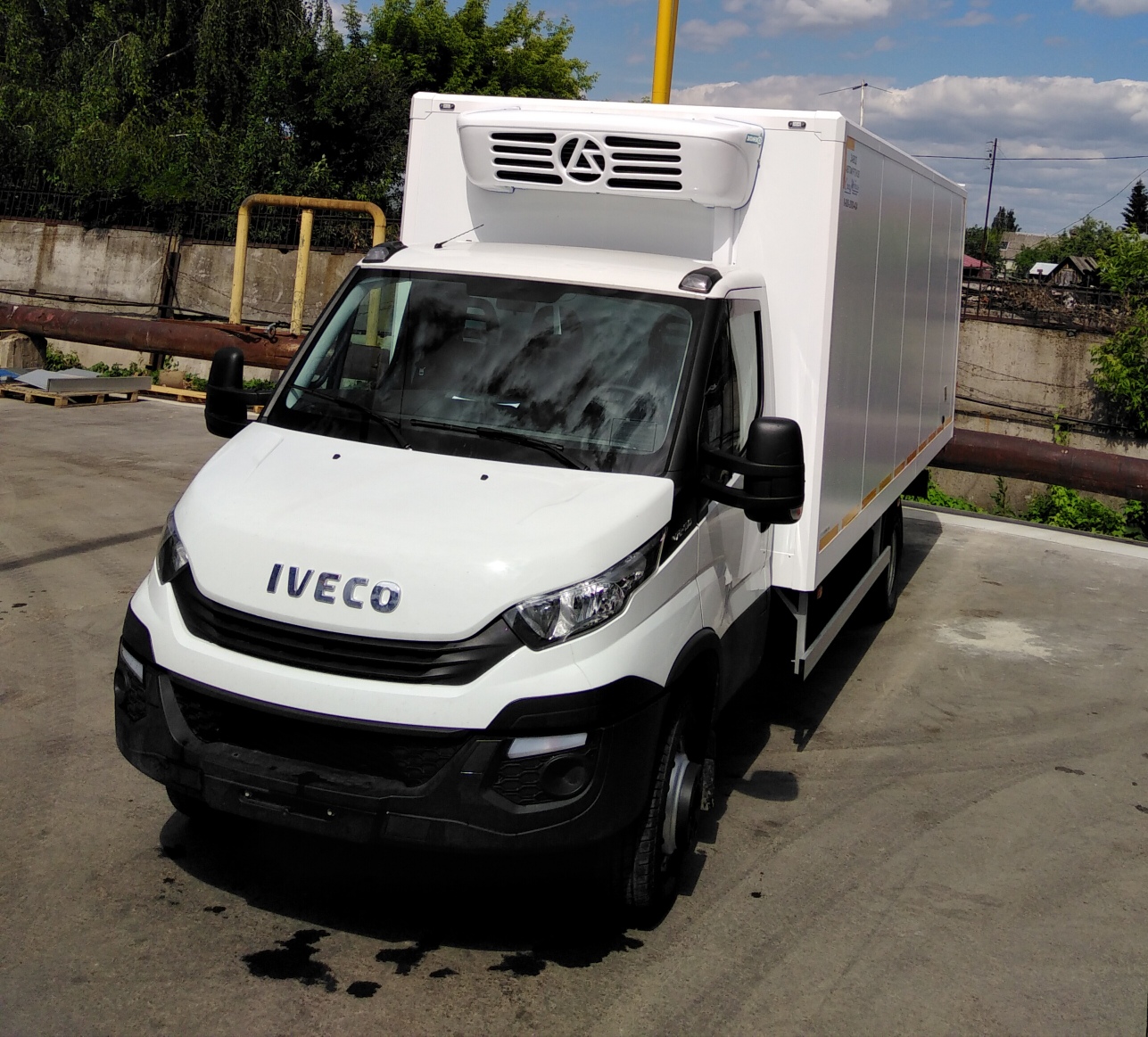

Рефрижератор модели «ЭЛИНЖ С4Т» применяется:
для сохранения температуры в изотермическом фургоне, объем которого до 20 м3
- при охлаждении – для поддержания температуры до -20 °С при температуре сна-ружи фургона до +30 °С; при обогреве - для поддержания температуры до +5 °С при температуре снаружи фургона до -25 °С; для сохранения температуры в изотермическом фургоне с объемом до 30 м3
- при охлаждении – для сохранения температуры до 0 °С при температуре снаружи фургона до +30 °С; при обогреве - для сохранения температуры до +5 °С при температуре снаружи фургона до -25 °С.
Данные модели холодильного оборудования устанавливаются на транспортные средства с фургоном. Конструкция состоит из двух рабочей и управляющей систем. Эти системы скомпонованы в четырех блоках, которые размещаются в разных частях и соединяются при помощи электрических кабелей и фреонопроводов.
Технические характеристики рефрижераторов «Элинж С4» и «Элинж С4Т»:
Характеристики |
ЭЛИНЖ С4 |
ЭЛИНЖ С4Т |
Холодопроизводительность, Вт для 0 °С |
4700 |
|
Холодопроизводительность, Вт для -20 °С |
2300 |
|
Теплопроизводительность, Вт для +5 °С |
- |
1200 |
Минимальная поддерживаемая температура*, °С |
-20 |
|
Максимальная поддерживаемая температура, °С |
- |
+5 |
Производительность вентилятора, м3/ч |
1900 |
|
Потребляемая от двигателя мощность, кВт |
не более 5 |
|
Система контроля температуры |
электронный блок управления |
|
Номинальный потребляемый ток при указанных значениях напряжения бортовой сети, А ** |
При 12 В - 40 А При 24 В - 20 А |
При 12 В: Реж. холод: 40 А Реж. тепло: 20 А При 24 В: Реж. холод: 20 А Реж. тепло: 10 А |
Напряжение бортовой сети автомобиля, В |
12/24 |
|
Режим размораживания |
автоматический / ручной |
|
Модель компрессора |
Sanden SD-5H14 / SD-7H15 |
|
Хладагент |
фреон R-404A |
|
Тип смазочного материала |
Planetelf ACD 68 |
|
Масса конденсорного блока, кг |
32 |
|
Масса блока испарителя, кг |
26 |
|
Масса брутто с учётом установочного комплекта на автомобиль, кг |
88 |
|
Габаритные размеры блока испарителя, мм |
939 x 230 x 597 |
|
Габаритные размеры блока конденсора, мм |
1250 x 425 x 453 |
* Значения справедливы для изотермического фургона с коэффициентом теплопроводности стенок не выше 0,5 Вт/м2·град при температуре внешней среды +30°С
** Отклонение тока в пределах 15 - 20 % от этой величины.
